產品簡介

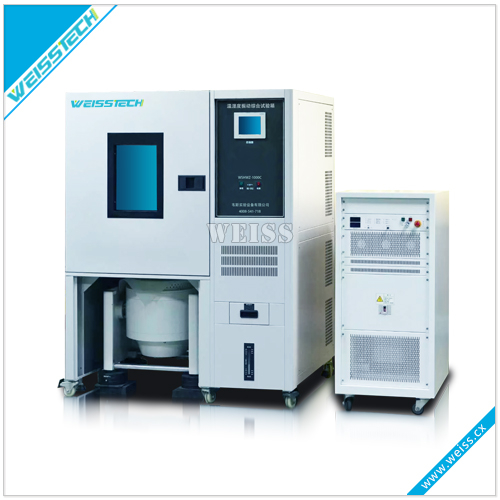

溫濕度振動綜合實驗箱又名三綜合試驗箱，產品結合溫度、濕度、振動功能于一體，適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在綜合的惡劣環境下檢驗其各項性能指標。

產品用途

溫濕度振動綜合實驗箱主要為航天、航空、石油、化工、電子、通訊等科研及生產單位提供溫濕度變化環境，同時可在試驗箱內將電振動應力按規定的周期施加到試品上，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或對試品的行為作出評價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動復合環境變化的適應性，暴露產品的缺陷，是新產品研制、樣機試驗、產品合格鑒定試驗全過程必不可少的重要試驗手段。

適用標準：
?GB10589-89低溫試驗箱技術條件；
?GB10592-89高低溫試驗箱技術條件；
?GB2423.1-89電工電子產品基本環境試驗規程 試驗A：低溫試驗方法；
?GB2423.2-89電工電子產品基本環境試驗規程 試驗B：高溫試驗方法；
?IEC68-2-1基本環境試驗規程 試驗A：寒冷；
?IEC68-2-2基本環境試驗規程 試驗B：干熱；
?GJB150.3-86軍用設備環境試驗方法 高溫試驗；
?GJB150.4-86軍用設備環境試驗方法 低溫試驗；
    GB11158；GB10592；GB10589；GB2423.1、2、22；GJB150.3-86；GJB150.4-86等；
?GB/T2423.3-93電工電子產品基本環境試驗規程 試驗Ca恒定濕熱試驗方法；
?GB/T2423.4-93電工電子產品基本環境試驗規程 試驗Db交變濕熱試驗方法；
?GJB150.9-86軍用設備環境試驗方法  濕熱試驗；

技術參數

型號

WSHW-080

WSHW-150

WSHW-225

WSHW-408

WSHW-800

WSHW-1000

內部尺寸 WxHxD (cm)

40x50x40

50x60x50

50x75x60

60x85x80

100x100x80

100x100x100

外部尺寸WxHxD (cm)

90x136x94

100x146x104

100x161x117

110x171x137

150x186x137

150x186x157

溫度范圍

G:-20~150℃ Z:-40~150℃ D:-70~150℃

濕度范圍

20%~98%R.H.(10%-98%R.H/5%~98%R.H為特殊選用條件）

溫濕度解析精度/均勻度

±0.1℃；±0.1%R.H./ ±1.0℃；±3.0%R.H.

溫濕度控制精度/波動度

±1.0℃；±2.0%R.H./ ±0.5℃；±2.0%R.H.

升溫/降溫時間

約4.0℃/分鐘；約1.0℃/分鐘（每分鐘下降5~10℃為特殊選用條件）

內外部材質

全機為SUS 304#不銹鋼板霧面處理，內箱為不銹鋼

保溫材質

耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料

冷卻系統

風冷式/單段壓縮機(-20℃) ，風、水冷式/雙段壓縮機(-40℃~-70℃)

振動系統

正弦推力：300kgf
隨機推力：240kgf
使用頻率范圍：DC～5000Hz
臺面直徑：Φ186mm
最大連續加速度：80g
最大連續速度：1.80m/s
最大位移：25mm
漏磁：≤1.5mT
臺體運動部件質量：3.8kg
外形尺寸：660×540×780
系統總功耗：6KVA
臺體重量：360kg
最大承載：120kg

控制頻率范圍： 1-5000Hz
頻率示值誤差：5Hz<f<100Hz, 0.05Hz; ≥100Hz,  0.05%
振動信號幅值精度：≤0.5dB
信號失真度：≤0.3%(f≤2000Hz); ≤0.5%(f>2000Hz)
振動方式：定頻、掃頻。
掃頻方式：對數、線性
掃頻速率：0.3-20ct/min
掃頻誤差：≤0.001%
試驗譜設置：交越頻率點個數不限。
控制方式：最大值、最小值、平均值
動態范圍：100dB
控制精度：±0.5dB
諧波失真：≤0.3％
壓縮精度：≤±1.5dB
壓縮速度：自適應
隨機振動控制
頻率范圍：0.3-5000Hz
頻率分辨率：100、200、400、800、1600線
控制譜動態范圍：≥80dB（JJG948-1999規定譜形、自閉環）
控制精度：PSD≤±0.7dB(90%置信度)
回路時間：<100mS(不含顯示時間)
控制方式：最大值、最小值、平均值、加權平均控制
試驗譜設置：交越頻率點個數不限。
振級設置：在0—20dB范圍內，試驗振級及時間任意設定。
正弦加隨機控制
寬頻控制：寬帶控制性能和隨機控制一致
正弦信號：實時生成12個不同頻率的正弦信號,每個正弦信號的頻率連續變化
閉環控制：隨機按功率譜控制,正弦按幅值控制
頻率范圍：在寬帶范圍內設置上下限頻率
掃頻速率：線性0~1000Hz/min,對數0~20oct/min
掃描方向：向上或向下
掃頻模式：線性或對數或定頻
諧波掃描：可選擇倍頻程和非倍頻程方式
炮振設置：設置各子波運行時間和停止時間
計劃設置：進度表開啟或關閉各窄帶
沖擊波形：半正弦、前峰據齒、后峰據齒、梯形波、三角波、矩形波。
沖擊波形補償：前補償、后補償、前后補償，補償時間、補償形式按ML-STD810標準或自定義。
沖擊脈寬：1～500 ms
每分鐘沖擊次數：1～1000 依沖擊脈寬、每幀點數而定。

配件

記錄器(選購)、觀視窗、50mm測試孔、PL箱內燈、隔板、干濕球紗布

控制器

韓國“TEMI” South Korea“TEMI” 或日本“OYO”牌 Japan's “OYO” Brand 　任選

壓縮機

法國“泰康”牌
